矿用隔爆兼本安不间断电源

矿用隔爆兼本安不间断电源

1. 概述

　 是一种允许在瓦斯、煤尘爆炸危险环境中使用的通用本质安全型不间断电源，于向矿用本质安全型设备提供电源。

其工作原理为交流电源由变压器降压后经整流、滤波及稳压等环节，输出稳定的直流电压，此电压经充电电路对备用蓄电池充电，储存电能。同时，经稳压环节得到稳定的电压输出。为满足本安性能要求，采用双重过流过压保护，使输出满足本安性能要求。产品的型号及含义如下：

 TR-KDW28

                      登记序号

                      稳压电源

                      矿用电源、电控设备及组件

   本产品可在下列条件下应能正常工作：

   a．大气压力：  　80～106kPa；

   b．环境温度：    0～＋40℃；

   c．空气相对湿度：   ≤95％（25℃）；

   d．无显著振动和冲击的场合；

　　e. 允许在煤矿井下有瓦斯和煤尘爆炸危险但无腐蚀性气体的环境中使用。

2. 技术参数

2.1  电源输入

   a） 电压：交流127V/380V/660V（变压器为抽头式）；

   b） 频率：50Hz；

   c） 电压波动范围：75%～110%。

2.2  电源输出

12V、18V或24V任选一种电压（输出参数见表1）。

表  1

输  出  参  数
 12V
 18V
 24V

额定输出电压 V
 直流12
 直流18
 直流24

输出电压偏离值
 ≤5%
 ≤5%
 ≤4%

额定电流，mA
 800
 800
 450

源效应
 ≤5%
 ≤5%
 ≤5%

负载效应
 ≤6%
 ≤6%
 ≤6%

周期与随机偏移（峰-峰值） mV
 ≤250
 ≤250
 ≤250

本安输出过流保护值，mA
 ≤900
 ≤900
 ≤500


续：表1

本安输出短路电流，mA
 ≤50
 ≤30
 ≤20

本安输出开路电压，V
 ≤12.3
 ≤18.5
 ≤24.5

本安输出过压保护动作值，V
 ≤12.5
 ≤19
 ≤25.0

Z大外部电感Lo
 0.2mH
 0.2mH
 0.5mH

Z大外部电容Co
 10μF
 4.7μF
 2.2μF


2.3  备用电源

2.3.1  电池型号：UN2.3-12；电池容量12V 2.3Ah；电池数量2节，串连使用。电池类型：密封铅酸电池；：东莞市欧雷玛电源有限公司。充电方式：内部恒流充电后自动转浮充。

2.3.2  转换时间：不大于0.1s。

2.3.3  工作时间：不小于2小时（放电电流为表1中额定电流）。

2.3.4  充电方式：内部浮充。

2.3.5  Z高充电电压26～28V。

2.3.6  放电终止电压20～22V。

2.4  功能

2.4.1  电源具有以下保护功能，故障解除后能自动恢复正常工作：

   a）过流和短路保护；

   b）过压保护。

2.4.2  电源具有输出供电显示和交流供电显示功能。

3. 外形结构

3.1 结构特征

本电源外形见图一，结构设计方便灵活，在壳体的上方有挂钩，正面的箱盖与壳体间采用绞链结构，便于箱体开盖。

本电源采用隔爆安全开关实现联锁，当箱盖盖上后，电源才能接通；箱盖打开

后，开关断开，电源自动切断。本电源为单腔体，与各个关联设备连接的电缆直接引入腔体，接在接线座的对应位置上。

防爆型式：隔爆兼本质安全型，Ex d[ib]I

外形尺寸：1×b×h mm：242×202×175

重量：约18kg

4. 安装与使用

4.1安装：用挂钩吊挂安装或平放均可。

4.2 接线

4.2.1在确认前级电源断开后打开箱盖，拧下喇叭嘴的压紧螺母，取出金属垫片及堵头、密封圈。

4.2.2参考图二接线。先将“有电危险”字样的盖板卸下，本电源输入采用抽头式电源变压器,可选127V、380V、660V三种电压的一种输入，接线前应仔细查看接线端子下面的三位接线插头（CZ1-T）上的那一根导线所接电压是否与供电电压相符合，如不相符可将三位接线插头拔出来，把三位接线插头上的那一根导线接入对应电压孔内（三位接线插头（CZ1-T）上的三个接线孔标有127V、380V、660V）然后把插头插回插座压紧即可。再将电源电缆通过喇叭嘴、金属垫片及密封圈引入腔体内，把电源两芯线接在接线端子上，地线接在腔体内接地螺母上。接线完成后，将“有电危险”字样的盖板盖好。

4.2.3输出电源线接在本安输出端上，注意电源正、负不能接错。电缆接好确认无误后，拧紧压紧螺母、压紧电缆压条。

4.2.4 如使用后备电池，应将机内电池开关拨到“开”位置。

  上述过程完成后，拧紧箱盖固定螺丝，接通前级电源，通过箱盖上的观察窗，可以看到电源箱内3个指示灯，红色指示灯亮表示交流电源输入；绿色指示灯亮表示本安电源输出；黄色指示灯亮表示备用电池接入（如机内电池开关没开，则黄灯不亮），当机内电池开关置开位置，黄色指示灯熄灭表示备用电池电量已放完。

4.3 调整：本产品出厂前，已经调整完毕，无须再进行调整。

4.4 使用注意事项

4.4.1 接交流输入电缆时，应将前级电源断电后方可接线。

4.4.2 开盖前应先断开前级输入电源。

4.4.3 通过接爪，将外壳接地。

4.4.4 开盖接线时注意不可用力过猛，以免螺丝滑扣，造成接触不良。

4.4.5 开盖时，注意保持隔爆面清洁，防止碰伤。隔爆面应定期涂覆204防锈油。

4.4.6 如电源一周到二个月不使用，需将机内电池开关拨到”关”位置，以免电池过放电而损坏。

4.4.7如电池长期不使用，应每隔三个月，将机内电池开关拨到”开”，并接上输入电源，通电24小时，对备用电池充电一次，否则将影响备用电池寿命。充电后如还不使用，应将机内电池开关拨到”关”位置存放。

4.4.8 不得在井下或其他危险场所开盖、更换电池。（电池应按2.5条中规定的型号、规格及厂选用）

5. 订货须知

订货时应提出输入交流电压（以免用户重接三位接线插头的麻烦）和输出直流

电压等级，按下列格式提出型号规格：

SH-KDW28（XXX/XX）：

其中： XXX──输入电压（127V/AC、380V/AC、660V/AC）任选一种。

XX── 输出电压（12、18V、24V）任选一种。

如有特殊要求，可在订货时协商。

附件及资料
使用说明书        1份    产品合格证        1份

保险熔丝          2只

执行标准：

 Q/320282BQG016-2008    SH-KDW28矿用隔爆兼本安不间断电源

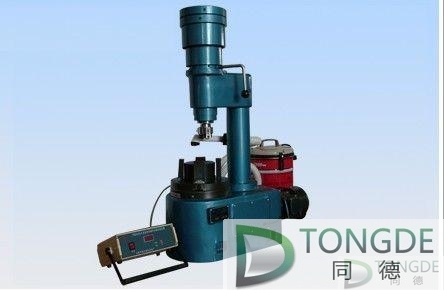

产品名称：水泥胶砂（砼）耐磨性试验机 产品型号：TMS-400
